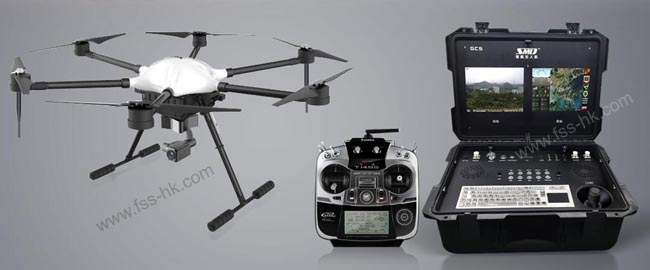

產品名稱：凌云2 警用版無人機
| 飛行參數 | |||
| 最大平飛速度 | 70km/h | 最大起飛重量 | 15kg |
| 最大飛行高度 | 4500m（海拔） | 最大負載重量 | 5Kg，低海拔環境下(15kg) |
| 最大續航時間 | 45min | 動力電池 | 12S、16000mAh 2個 |
| 最大飛行控制半徑 | 10km | 最大抗風能力 | 14m/s（6級風） |
| 航跡控制精度 | 水平航跡＜1m；垂直航跡＜2M | 標準起飛重量 | 15kg |
| 最大手動控制半徑 | 2-10km | 最大工作海拔 | 4500m |
| 抗風能力 | 6級風 | GPS懸停精度 | 垂直方向±0.5m |
| 最大爬升速度 | 8m/s 負載2kg，最大爬升速度5m/s | 水平方向±0.1m | |
| 自駕儀參數 | |||
| 支持遙控器 | PCM/2.4GHz | GPS懸停精度 | 垂直方向: ±0.5m |
| 控制模式 | 手動模式、姿態模式、定點模式 | 水平方向: ± 0.1m | |
| 遙控器控制距離 | 2Km | 低電壓保護模式 | 一級保護：LED指示燈報警 |
| 安全鎖模式 | 掰桿啟動+實體安全開關 | 二級保護：LED報警并自動返航降落 | |
| 失控保護 | 自動返航降落，一鍵返航 | ||
| 物理特性 | |||
| 工作環境溫度 | -20℃～55℃ | 存儲環境溫度 | -10℃～50℃ |
| 工作環境濕度 | 20%～90% | 存儲環境濕度 | 20%～70% |
| 地面站功能 | |||
| 支持三維航跡規劃、設置禁飛區、參照點 飛機參數實時監控、智能告警顯示 同步記錄飛行數據和視頻畫面 支持多種地圖及坐標格式 |
用戶可自定義操作界面 操作簡便，飛機、攝像機模式一鍵切換 支持網絡數據分發與網絡遠程控制無人機 |
||
| 通訊距離 | 10km | 制式 | 跳擴頻 |
| 控制速率 | 50hz | 一站多機 | 支持（需定制） |
| 通道數 | 4 | 工作溫度 | -40℃～85℃ |
| 波特率 | 57.6kb/s | 電壓 | 21v-26v |
| 頻率 | 433/860/915/2350mhz | ||
| 云臺參數 | |||
| 工作電流 | 穩態電流：＜0.3A (@12V) | 最大可控轉速 | 橫滾方向(ROLL)：±30°/s |
| 動態電流：＜0.6A (@12V) | 俯仰方向(TILT)：±130°/s | ||
| 輸入電壓 | 3S～6S(12V～26V) | 可控轉動范圍 | 橫滾方向(ROLL)：±39° |
| 角度控制精度 | ±0.3° | 俯仰方向(TILT)：-130°～+50° | |
| 機架參數 | |||
| 機架結構材質 | 高強度碳纖維材質，機體防雨設計；氣動性能優越，勻速平飛留空時間大于懸停留空時間 | ||
| 展開及折疊方式 | 機體折疊，展開時間1-3分鐘，展開和折疊時無需借助任何工具，折疊機構抗扭力設計安全可靠 | ||
| 對稱電機軸距 | 1100mm | 最大重量 | 5Kg |
| 電機 | 高效率無刷電機：6010 /130kv | ||
| 高清20倍光學變焦攝像機吊艙 | |||
| 傳感器 | 1/2.8英寸，CMOS | 白平衡 | 自動 |
| 倍率 | 光學20倍 | 最小照度 | 6Lux（F1.8/1920×1080） |
| 有效像素 | 1920×1080 | 水平可視角度 | 58.9°-3.4°(廣角-望遠) |
| 分辨率 | Full HD/1080P(1920×1080) Full HD/1080P(1920×1080) +Full D1（720×480） |
最低照度 | 彩色:0.1Lux； 黑白：0.001Lux（星光級） |
| 視頻壓縮 | H.264Main Profile, Motion JPEG |
機載錄像 | TF卡/32G |
| 幀率 | 支持25/30/60 FPS | 工作電壓 | DC12V |
| 焦距 | f4.7-94mm | 功耗 | ＜4 W |
| 光圈 | F1.6-F3.6(廣角-望遠) | 重量 | 660g |
| 快門速度 | 1/100000s ～1s | 角度控制精度 | ±0.02° |
| 聚焦 | 自動 | 使用溫度/濕度 | -10℃～60℃/10%-70% RH |
| 云臺參數 | |||
| 工作電流 | 穩態電流：＜0.3A (@12V) | 最大可控轉速 | 橫滾方向(ROLL)：±30°/s |
| 動態電流：＜0.6A (@12V) | 俯仰方向(TILT) ：±160°/s | ||
| 角度控制精度 | ±0.02° | 俯仰方向(TILT) | -160°～+60° |
| 高清無人機圖傳系統參數 | |||
| 電源部分 | |||
| 工作電壓 | DC7V~DC16.8V | 工作電流 | ≤0.6A@DC12V |
| 圖像發射部分 | |||
| 輸出頻率范圍 | 300-900MMHz，或根據客戶要求定制 | 前向糾錯碼率 | 1/2，2/3，3/4，5/6,7/8 可選 |
| 射頻帶寬 | 1.5/2/4/6/7/8MHz可調 | 載波模式 | 2K |
| 輸出功率 | 100mW~200mW | 保護間隔 | 1/32，1/16，1/8，1/4 可選 |
| 二次諧波 | 優于52dBc | 功率平坦度 | 全頻段≤1dB，8MHz 內≤0.5dB |
| 加密方式 | AES/ALLTECH Basic Scrambling |
RS232控制接口 | 標準RS232電平，9600，8，N，1 |
| 調制方式 | COFDM | RS232數據接口 | 標準RS232電平，支持1200~115200 |
| 星座調制 | QPSK，16QAM，64QAM可選 | ||
| 視頻白條幅度（mV）p-p | 700 | 信噪比（不加權）dB | 60 |
| 視頻同步幅度（mV）p-p | 300 | 斜場信噪比（不加權）dB | 56 |
| 模擬音頻 | |||
| 平衡音頻輸入幅度 | Vmax=±15V | 非平衡音頻輸入幅度 | Vmax=3Vpp |
| HDMI | |||
| 版本 | HDMI 1.3 | HDCP協議 | 支持 |
| 編碼支持 | |||
| 音視頻速率 | 64, 96，112，128，160，192，224，256，320，384Kbps可調 | 視頻速率 | 500kbps-16.68Mbps 自適應 |
| 音頻編碼模式 | MPEG1 Layer2 | 視頻編碼方式 | H.264 |
| 視頻分辨率 | 最低720×480/60i (720×576/50i ) | 格式 | YCbCr4:2:0 |
| 最高1920×1080/60P自適應 | |||
| 圖像接收部分 | |||
| 輸入頻率范圍 | 170MHz~~860MHz | 解調方式 | COFDM |
| 射頻帶寬 | 1.5/2/4/6/7/8MHz | 解密方式 | ABS/ALLTECH Basic Scrambling |
| 接收靈敏度 | -96dBm~-20dBm@8M, -106dBm~-20dBm@2M |
輸出視頻制式 | PAL/NTSC |
| 環境 | |||
| 工作溫度 | -25℃~55℃ | 存儲溫度 | -40℃~70℃ |
